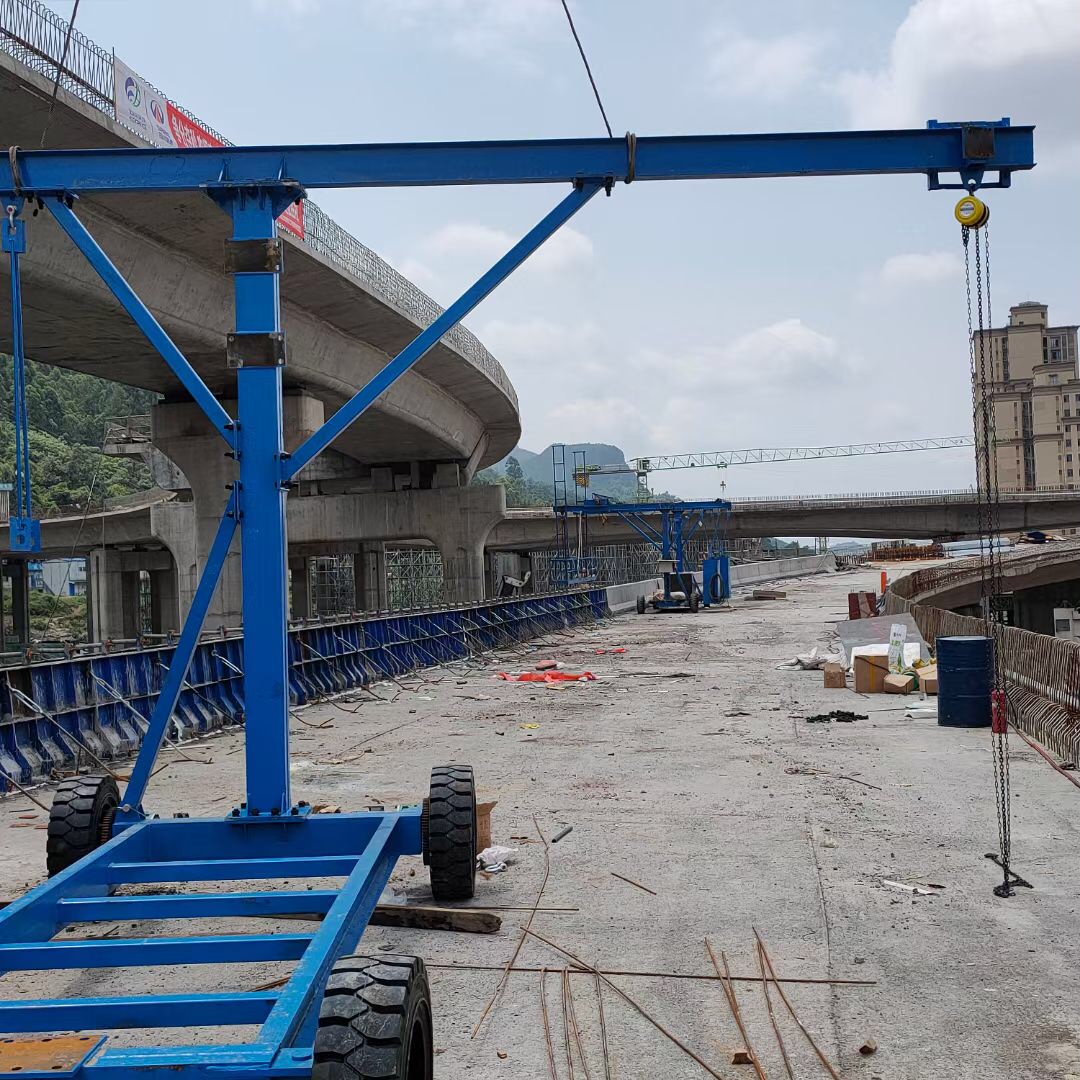

豫工机械2T型防撞墙模板台车具有集吊装和作业平台一体化、经济实用、安全性好、结构简单及操作快捷方便的优点。和以往的防撞墙施工相比，进一步提高了桥梁防撞墙施工进度和施工质量，也确保了桥梁防撞墙施工高处作业安全，为优质、高效、安全的完成桥梁防撞墙施工创造了良好条件。

防撞模板台车适应于桥梁防撞墙模板的吊装，运输，安装，拆卸，能够满足小半径弯桥、各种桥梁要求。同样，在平桥，直桥施工条件好的地方更加方便。防撞模板台车使用于-20~40℃，无火灾、无爆炸和无腐蚀性介质的环境中工作。

防撞模板台车的技术参数

防撞墙模板台车主要结构及功能

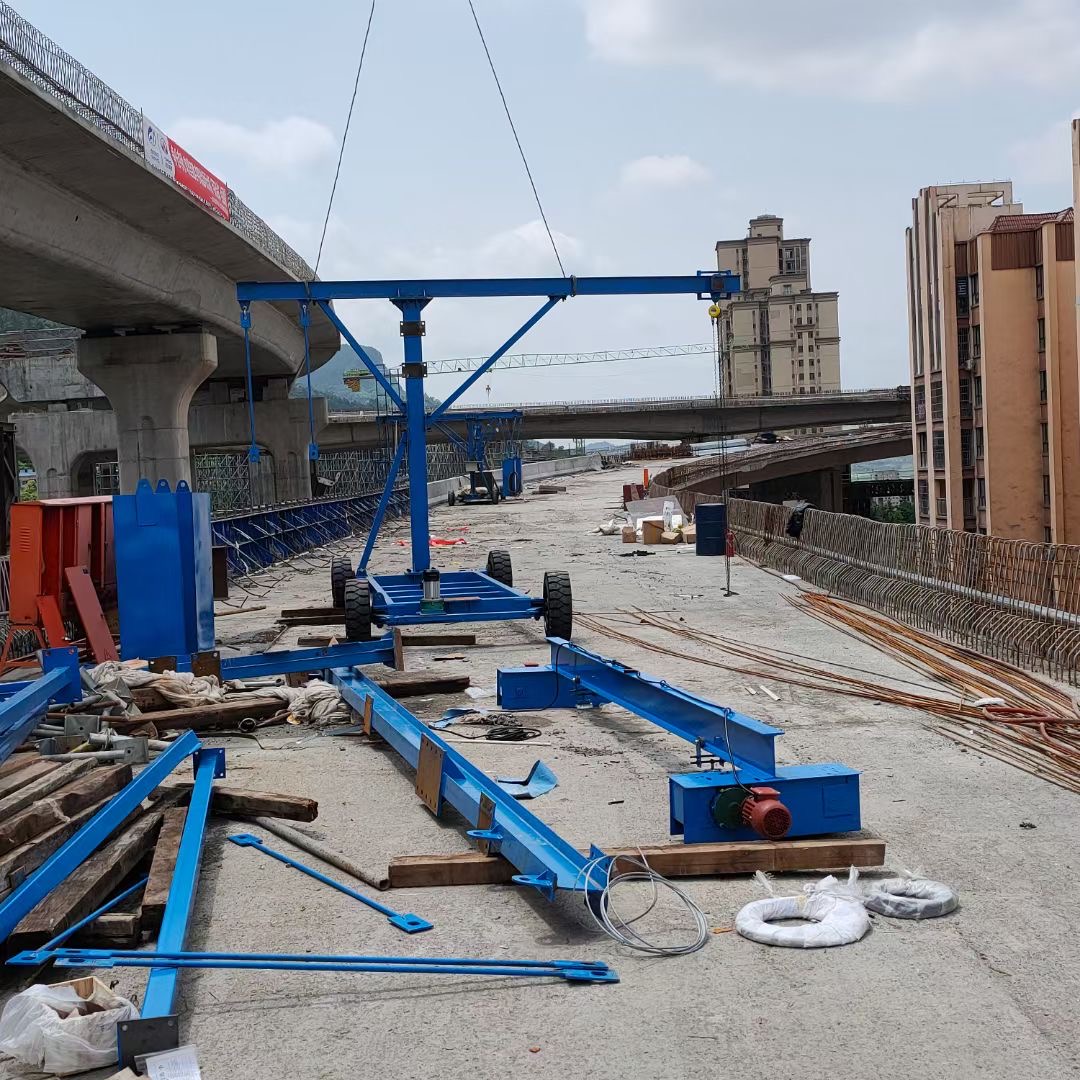

防撞墙模板台车为了运输方便和现场安装，主结构之间采用销轴和法兰连接，在结构上可以分为主车、提升小车、立柱、悬臂和电气等几部分，构成一个完整的结构体系。

主车为平面横梁式结构，采用型钢和钢板焊接而成。有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。

主车是防撞墙模板台车的主要承力构件，长4.5米，宽2.2米。。

提升小车由型钢和行走部分焊接而成。

立柱安装在主车的两端，采用型钢和钢板焊接而成。

悬臂采用型钢和钢板焊接而成

电器系统主电路采用交流380V供电，频率50HZ，控制电路采用380V电压控制。本机采用配电柜集中控制，各单机构采用手柄控制，整机功率10KW。应设接地线。

防撞墙模板台车安装前的准备

4.1.1应将随机文件如图纸和有关技术资料准备齐全，并以此为依据拟定有关施工文件。

4.1.2安装前，应对设备进行全面检查、清理，如发现有损伤、腐蚀或其它缺陷，应在安装前予以处理，合格后方可安装。

4.2安装场地

 4.2.1安装场地应无障碍物，场地平整。

4.2.2场地不应有积水，且应有排水设施。

4.2.3吊车作业区域应无高压线及其它电力线通过。

4.3安装要求

防撞墙模板台车的安装应有具有安装经验人员进行安装。

4.3.1参于安装人员必须熟悉本机的结构、技术特征，电器元件的安装必须有专业电工进行安装。

4.3.2安装前清点：按编号的序号检查各部分组件、部件是否齐全，清点包装并与清单对照，检查数量、种类，检查各组件、总成及其它各构件是否齐全、完好，有无损伤、损坏，重要的安装面有无损伤。

4.3.3对当天、当班要拼装的部件进行清洁，做好安装所需的工具、机具设备的准备工作。

4.3.4电器元件的组装：电器元件的组装应根据电器接线图和电器原理图进行安装。

4.3.5安装时严禁碰、刮伤安装面及连接销、轴等的机械加工面。

4.3.6主要钢结构的连接螺栓安装时，应以螺栓的对称（对角）位置从内向外（或从外向内）逐次按规定的扭距旋紧螺母。

4.3.7吊运时要严格遵守起吊安全操作规程。

4.3.8待安装的部件要妥善放置，做好防雨、防腐、防尘，垫板要放置水平，各支承点支撑牢固，受力平衡。
